Mogan Gh.L., Butilă E.V.,
Buzdugan I.D. Proiectarea reductoarelor conico-ciliNdrice. Universitatea Transilvania din Brașov
|
|
Subcap.3.2.2 Standardizarea modulului și parametri geometrici
principali
|
|
Angrenaj
conic cu dantură dreaptă
|
|
Modulul frontal exterior calculat, mec (din subcap.3.2.1).
Modulul frontal exterior standardizat (Anexa.3.2.2.2),
meST > mec.
Modulul frontal exterior, me = meST.
Parametri geometrici principali
|

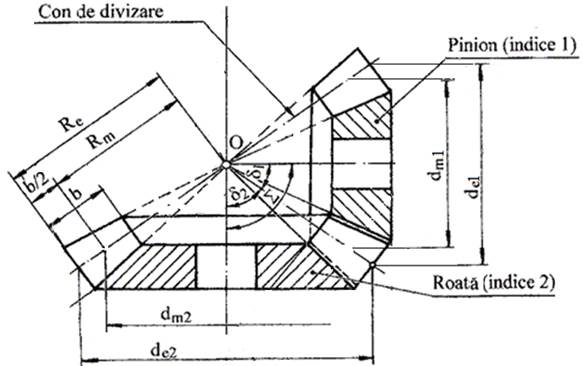

Model geometric simplificat
|
|
Parametri
cunoscuți (din etapele anterioare): z1, z2, me
(standardizat), ψd
|
|
Parametri geometrici principali (Calc 3.2.2.1)
|
|
Semiunghiul conului de divizare al pinionului
|
δ1
= arctg(z1/ z2)
|
|
Modulul median
|

|
|
Lățimea danturii
|
|
|
Lungimea exterioară a generatoarei conului de divizare
|

|
|
Lungimea mediană a generatoarei
conului de divizare
|

|
|
Diametrele cercurilor de
divizare (exterior)
|
 ,  c
|
|
Diametrele cercurilor de
divizare mediane
|
 ,
|
|
|
Angrenaj
conic cu dantură curbă în arc de cerc (Gleason)
|
|
Modulul frontal exterior calculat, mec (din subcap.3.2.1).
Modulul frontal exterior conform
documentației Gleason (Anexa.3.2.2.2), meG > mec.
Parametri geometrici principali
|
Model geometric simplificat

|
|
Parametri
cunoscuți (din etapele anterioare):
z1, z2, ψd, me,
βm (35o, pentru dantură curbă în arc de cerc)
|
|
Parametri geometrici principali calculați (Calc 3.2.2.2)
|
|
Semiunghiul conului de divizare al pinionului
|
δ1
= arctg(z1/ z2)
|
|
Modulul frontal median
|
|
|
Lățimea danturii
|
|
|
Lungimea exterioară a generatoarei conului de divizare
|
|
|
Lungimea mediană a generatoarei
conului de divizare
|
|
|
Diametrele cercurilor de
divizare (exterioare)
|
,
|
|
Diametrele cercurilor de
divizare mediane
|
 ,
|
|

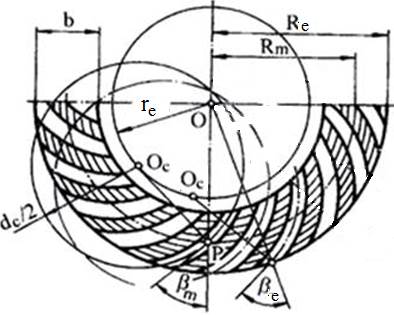

Diametrul normalizat al
capului portcuțite
|
dc, se adoptă din Anexa.3.2.2.2 în funcție
de me și Re (se va calcula fără a introduce dc)
|
|
Unghiul de înclinare
de divizare exterior a danturii
|
βe = arcsin
|
|
|
Angrenaj
conic cu dantură curbă eloidă (Oerlikon-Spiromatic)
|
|
Modulul frontal exterior calculat,
mec (din subcap.3.2.1).
Modulul frontal exterior, me = mec (se va rotunji la
prima zecimală).
Parametri geometrici principali
|
Model geometric simplificat
|
|
Parametri
cunoscuți (din etapele anterioare): z1, z2,
ψd, me, βm (35o,
pentru dantură eloidă)
|
|
Parametri geometrici principali calculați (Calc 3.2.2.3)
|
|
Semiunghiul conului de divizare al
pinionului
|
δ1
= arctg(z1/ z2)
|
|
Modulul frontal median
|
|
|
Lățimea danturii
|
|
|
Lungimea exterioară a generatoarei conului de divizare
|
|
|
Lungimea mediană a generatoarei conului de divizare
|
|
|
Diametrele cercurilor de divizare (exterioare)
|
,
|
|
Diametrele cercurilor de divizare mediane
|
,
|
|
Modulul normal median
|
mmn= mmt cosβm
|
|
Modulul nominal al capului
portcuțite
|
mc, rc zc se adoptă
din Anexa.3.2.2.2 în funcție de mmn (pentru a determina mmn
în fereastra Calc
3.2.2.3 nu se va introduce valorile
rc și zc)
|
|
Raza nominală de așezare a
cuțitelor
|
|
Numărul grupelor de cuțite
|
|
Unghiul de orientare a cuțitelor
|
δc =arcsin
|
|
Excentricitatea axei capului portcuțite
|
ρ =
|
|
Unghiul corespuzător lungimii exterioare a generatoarei conului de
divizare
|
φe =
arccos
|
|
Unghiul de înclinare de divizare exterior al danturii
|
βe = arctg
|
|
